高精度な金型加工を支える充実した設備群

アスデックスのクリーンな工場ではミクロン(1/1000㎜)レベルの加工精度を実現するため工場内は年間を通して、恒温恒湿管理。最適な環境で高品質な金型を作り出す保有設備をご紹介します。

高精度加工環境 高精度加工環境 高精度加工環境

保有設備一例

切削加工設備

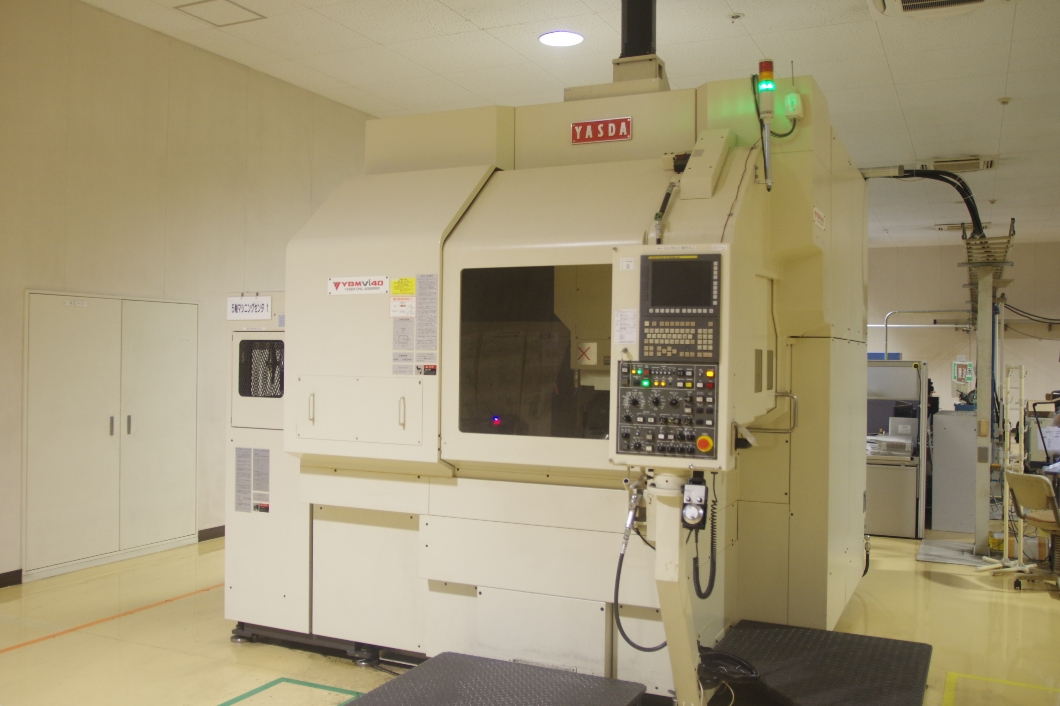

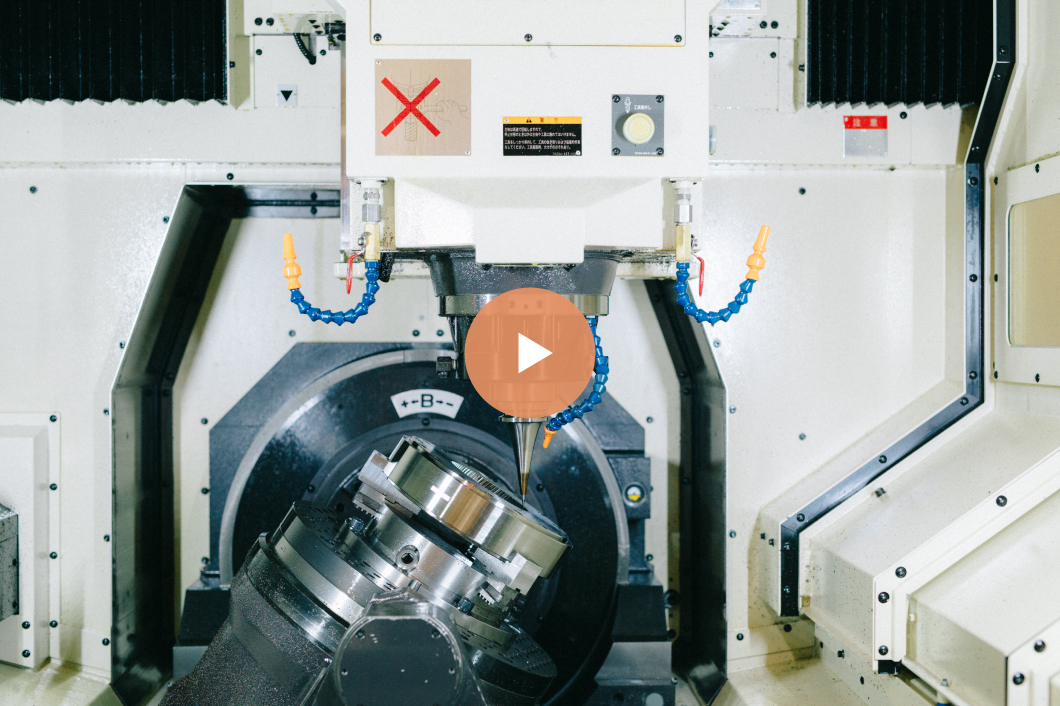

5軸 M/C

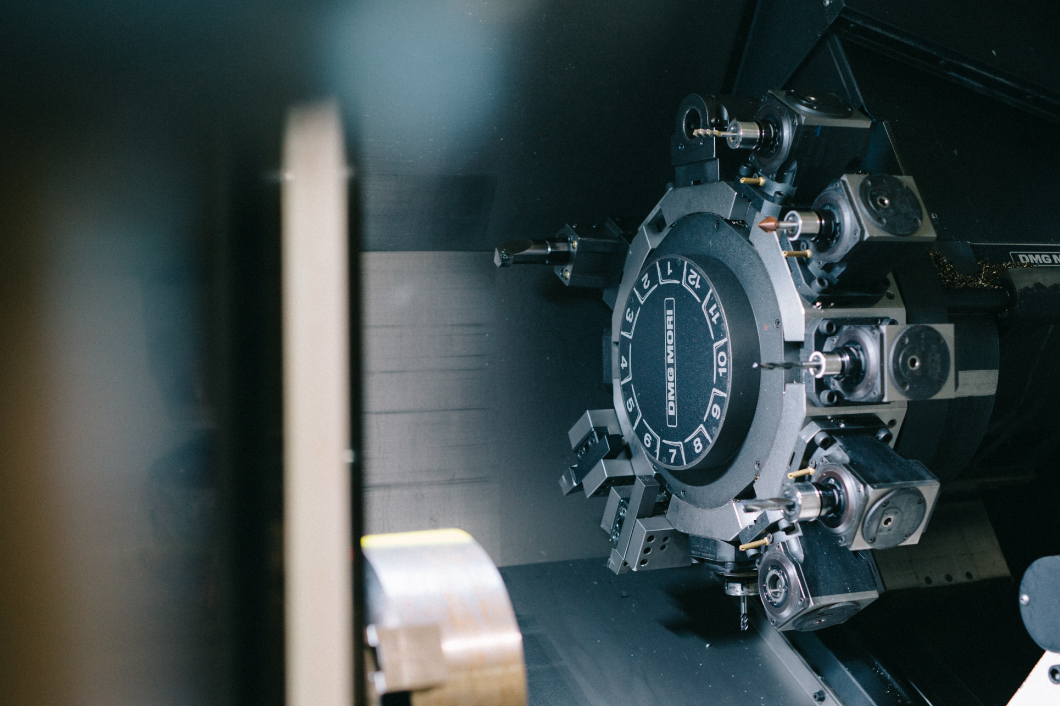

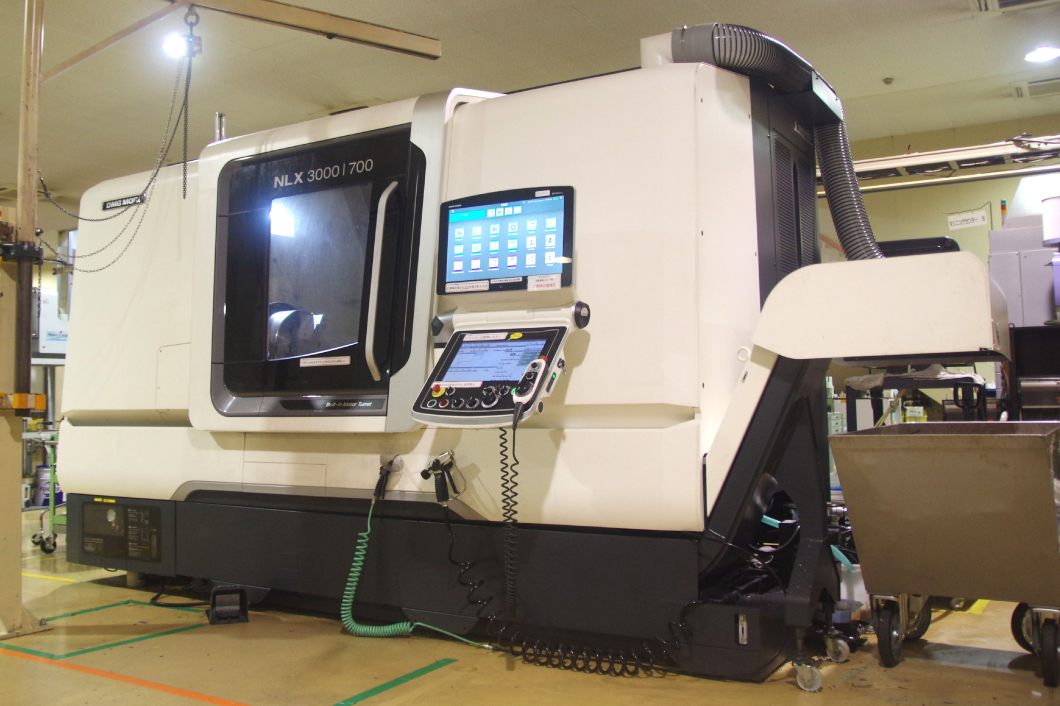

NC複合加工機
−マシンスペック単位（mm）
設備名称 加工範囲 加工精度
汎用旋盤 φ350 x 400 ±0.025
ＮＣ複合加工機 φ400 x 200 ±0.01
ＮＣ旋盤 φ320 x 300 ±0.015
汎用フライス盤 400 x 200 x 200 ±0.05
ＮＣ縦型フライス盤 900 x 500 x 450 ±0.02
横型マシニングセンター 550 x 550 x 550 ±0.01
縦型マシニングセンター 600 x 400 x 350 ±0.003
5軸マシニングセンター φ400 x 350 ±0.003

放電加工設備

ワイヤーカット放電加工機
−マシンスペック単位（mm）
設備名称 加工範囲 加工精度
細孔放電加工機 300 x 200 x 200 ±0.05
ＮＣ放電加工機 500 x 350 x 300 ±0.005
ワイヤーカット放電加工機 600 x 400 x 340 ±0.001

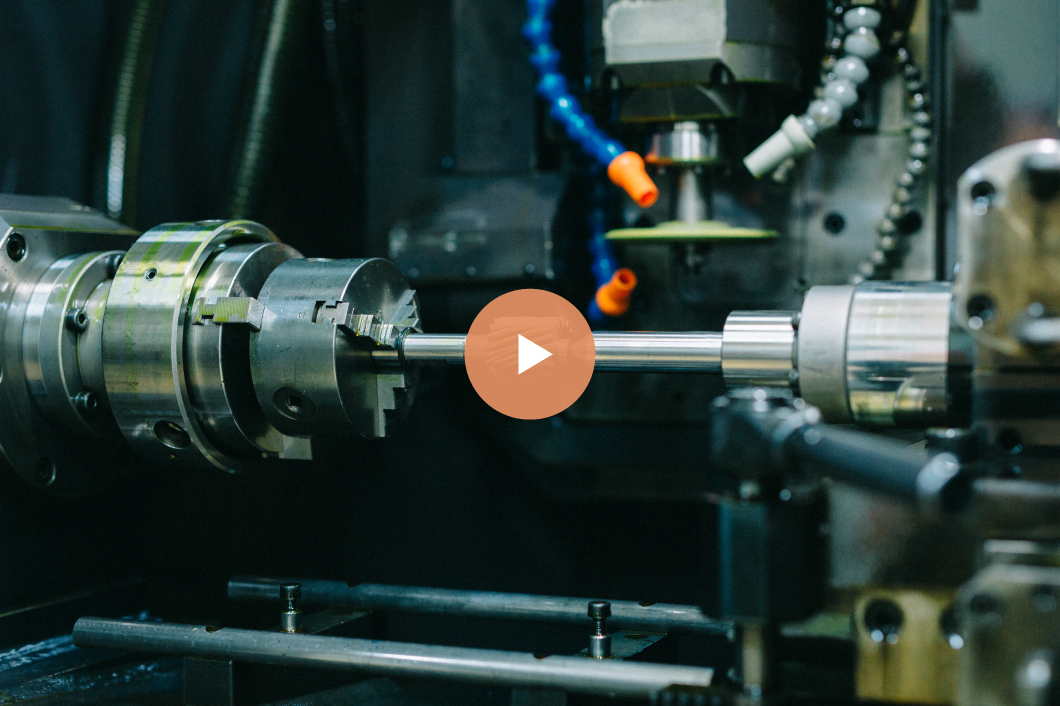

研磨加工設備

NC倣い研削盤
NC成形研削盤
−マシンスペック単位（mm）
設備名称 加工範囲 加工精度
円筒研削盤 φ280 x 1000 ±0.0025
内面研削盤 φ200 x 200 ±0.0025
NC内面研削盤 φ300 x 200 ±0.0025
平面研削盤 600 x 400 x 750 ±0.001
ロータリー平面研削盤 φ500 x 200 ±0.002
ＮＣ倣い研削盤 250 x 150 x 125 ±0.001
ＮＣ成形研削盤 φ150 x 300 ±0.0025
複合研削盤 φ500 x 300 ±0.0025
ＮＣ治具研削盤 600 x 300 x 400 ±0.001
工具研削盤 φ250 x 700 ±0.02

検査・仕上げ加工設備

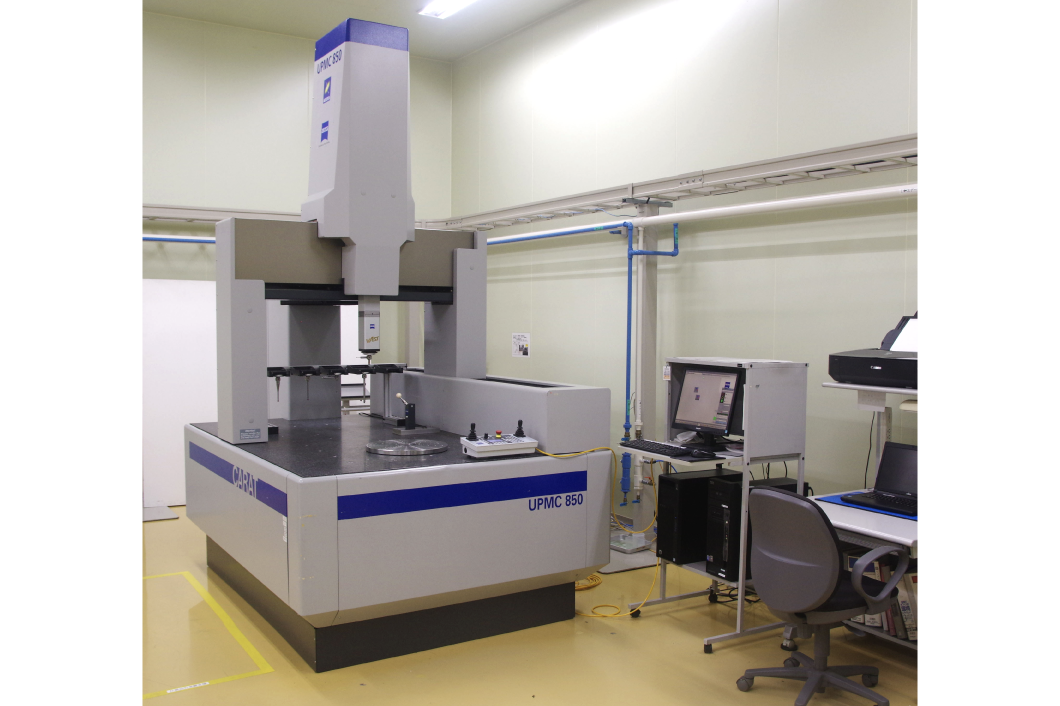

三次元測定機

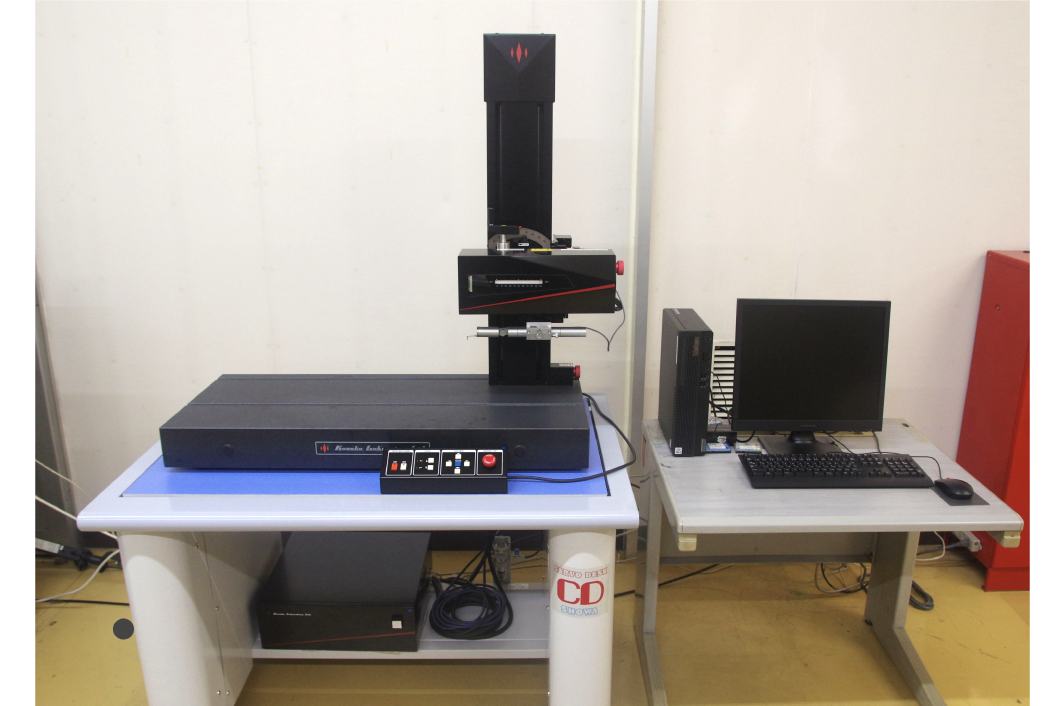

面粗さ測定器
3Dスキャナ
−マシンスペック単位（mm）
設備名称 測定(加工)範囲 測定精度
ラッピング機 φ400 x 150 −
三次元測定機 850 x 1150 x 600 ±0.001
画像測定機 400 x 400 x 200 ±0.001
3Dスキャナ 580 x 300 x 200 ±0.010
輪郭形状測定機 1000 x 450 x 650 −
面粗さ測定器 1000 x 450 x 500 −

その他設備

−マシンスペック単位（mm）
設備名称 加工範囲 加工精度
焼きばめ炉 370 x 370 x 300 −
レーザーマーカーLP-Z130 450 x 450 x 500 −
300T 油圧プレス 700 x 700 x 700 −
